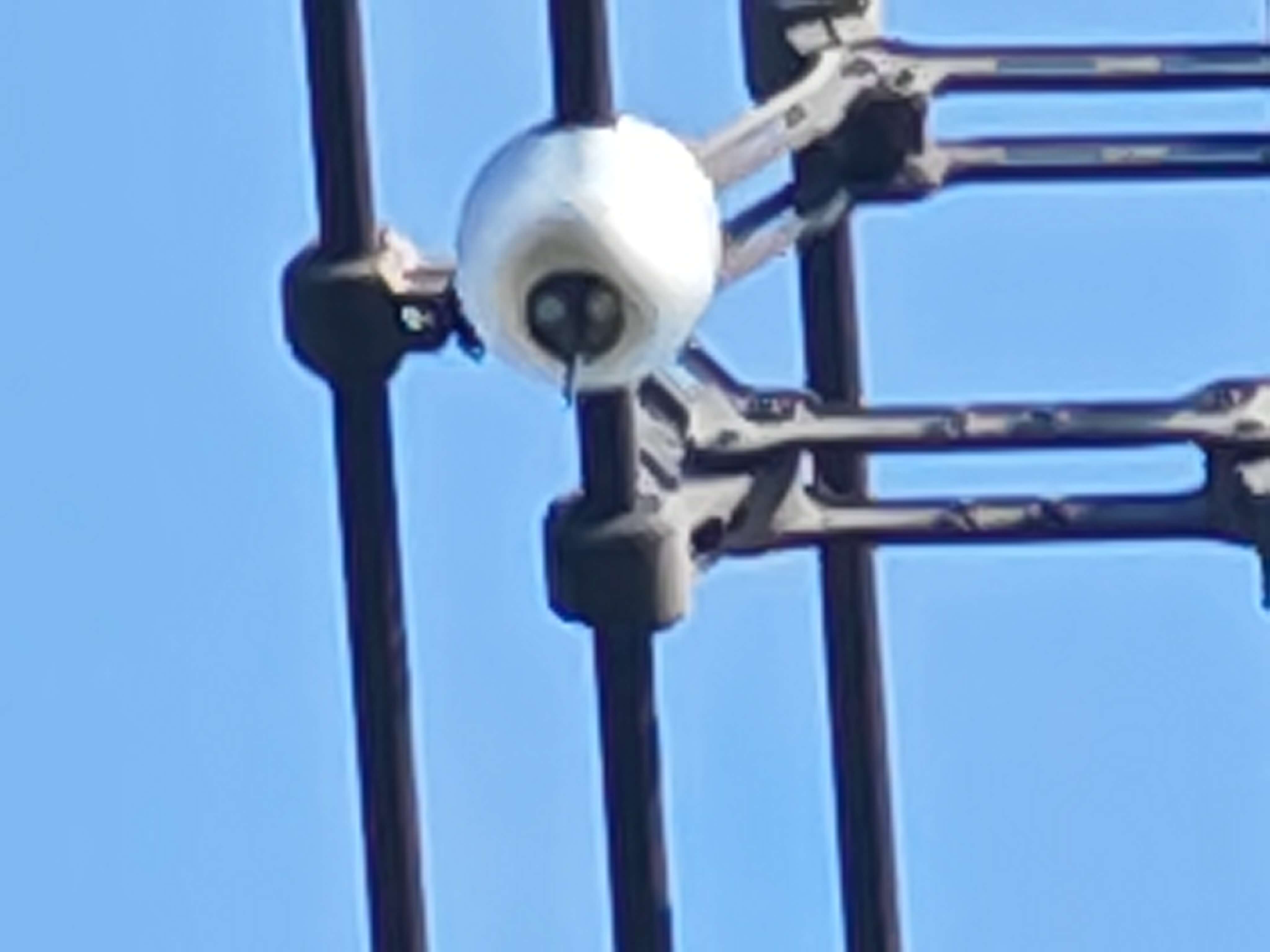

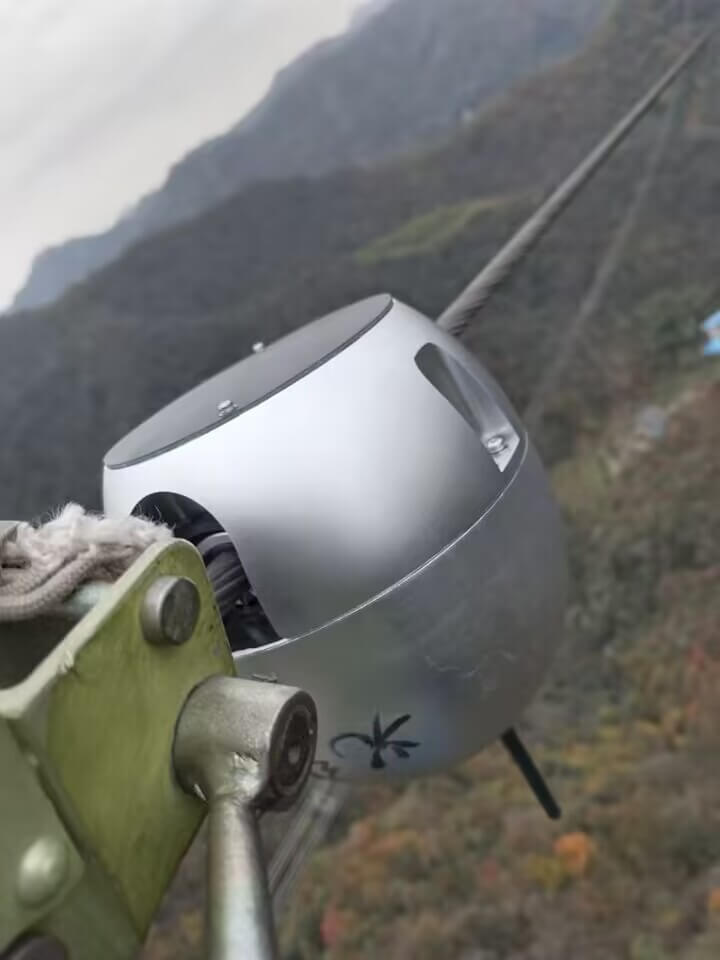

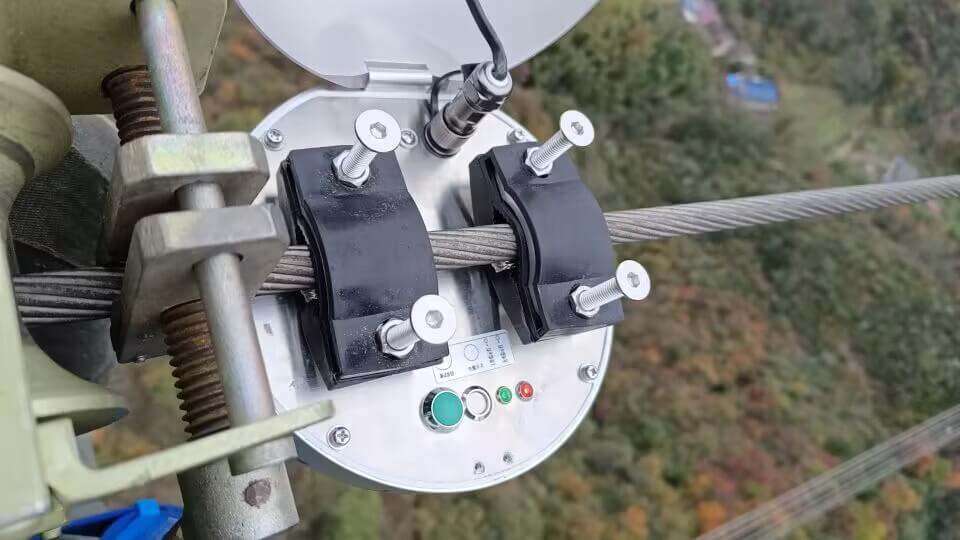

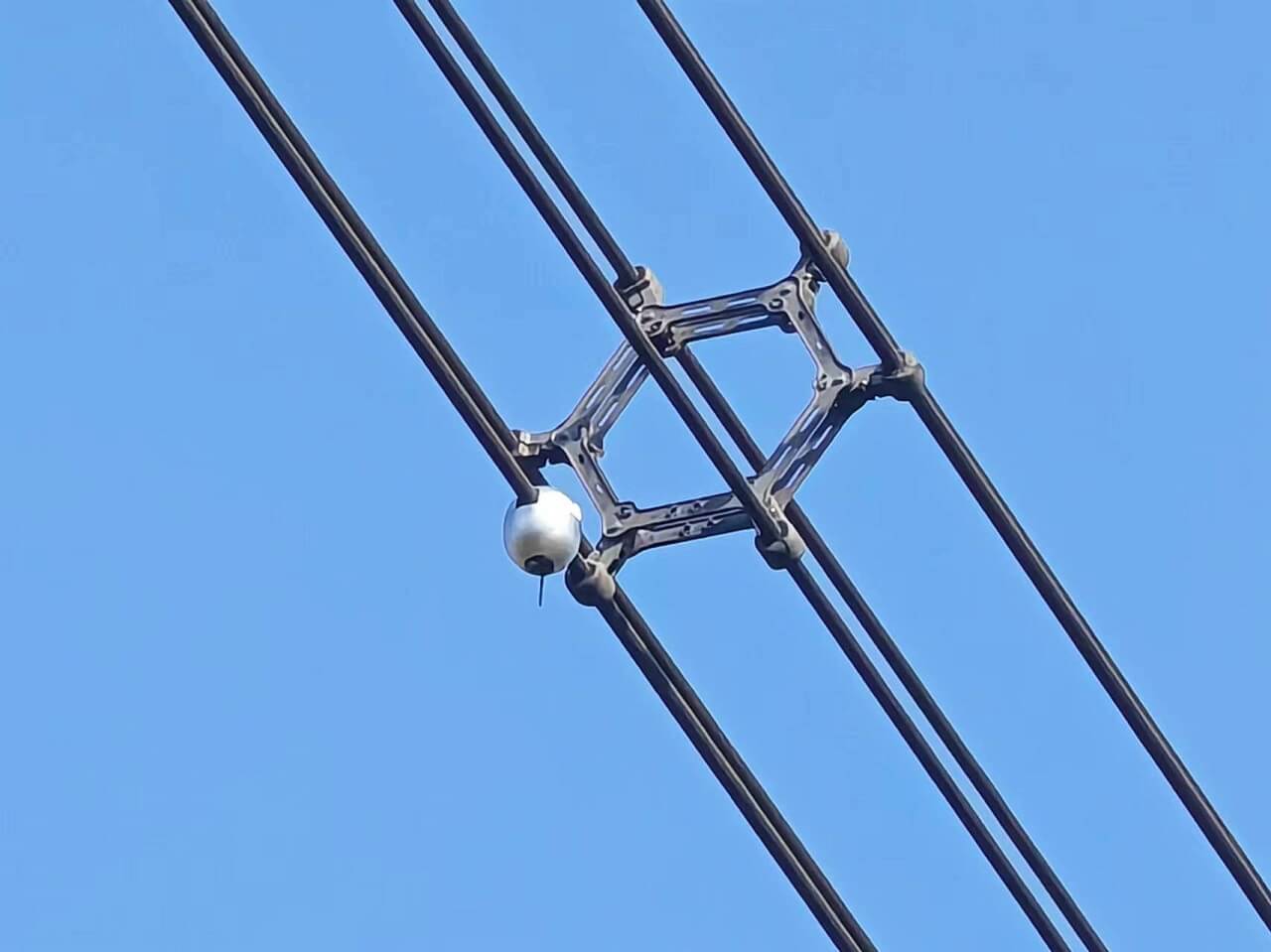

输电线路弧垂在线监测装置

TLKS-PMG-HC

所属分类：线路在线监测系列

立即咨询

产品概述产品功能产品参数研发设计应用场景工程案例

产品概述

针对大跨越、跨河流、弧垂点低的输电线路，实时监测导线弧垂最低点对地面垂直距离。数据通过4G/GPRS/WIFI/OPGW网络上传至监控中心，为线路安全运行提供弧垂数据支撑，避免弧垂过大导致线路短路或对地放电。

产品功能

传感采集导线距离地面最小距离、线夹出口处导线切线角度、导线弧垂，测量结果上传至监控平台。

支持自动采集（默认30分钟/次，可设置5-60分钟）与受控采集（响应远程指令）。

具备主机电池电压与探头电池电压采集功能；数据加密传输，接入省公司平台。

可拓展接入视频/图像监测系统及其他数据监测系统。

产品参数

参数名称	参数信息
倾角测量范围	±70°，精度±0.05°
距离测量范围	0m-200m，精度±5cm
供电方式	太阳能+蓄电池
通讯要求	电信、联通、移动自适应
工作电压	DC3.7V
休眠电流	<20uA
工作温度	-40℃~70℃
待机时长	>30天

研发设计

精准监测弧垂距离，保障跨域线路安全

针对大跨越、跨河流、弧垂点较低的输电线路研发，实时监测导线弧垂最低点对地垂直距离，避免因弧垂过大造成线路短路、对地放电。

可同步采集导线对地最小距离、线夹切线角度及导线弧垂数据，支持5~60 分钟自定义采集与远程受控采集。

具备主机与探头电压监测功能，数据加密传输并可接入省公司平台，支持拓展视频、图像等监测系统，适配电网智能化运维。

应用场景

大跨越输电线路

适配跨山谷、高架大跨越输电线路，实时监测弧垂变化，为线路安全运行提供数据支撑，防范弧垂异常引发线路故障。

跨河流输电线路

应用于跨河输电线路场景，精准监测导线对地 / 水面距离，应对汛期、温度变化带来的弧垂波动，消除安全隐患。

低弧垂重点区段

用于弧垂点偏低、易接近地面的线路区段，全天候监测弧垂数据，及时预警异常，杜绝对地放电、相间短路事故。

工程案例

山西电力公司引入应用输电线路导线弧垂监测装置，提升电网安全稳定运行水平

山西电力公司引入应用输电线路导线弧垂监测装置，提升电网安全稳定运行水平

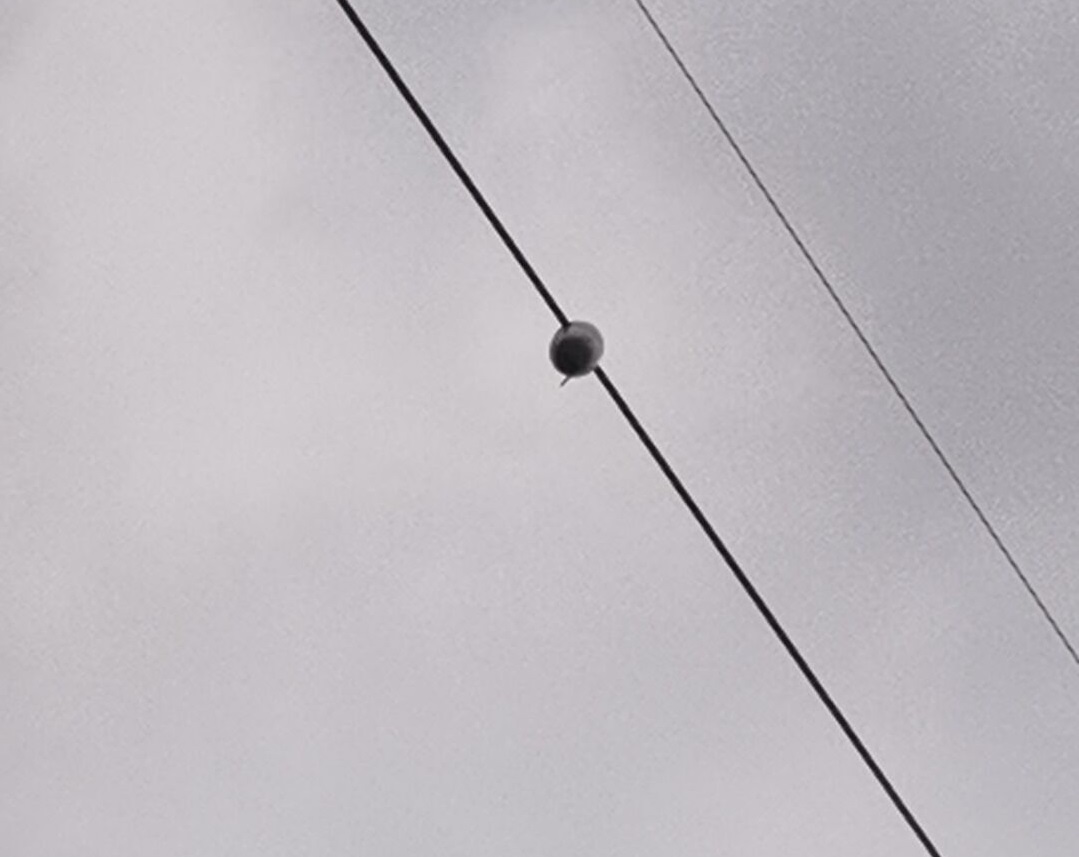

特力康输电线路微弧垂在线监测系统——山西电力公司大跨越输电线路安全升级工程案例

特力康输电线路微弧垂在线监测系统——山西电力公司大跨越输电线路安全升级工程案例
