局部放电监测系统

立即咨询

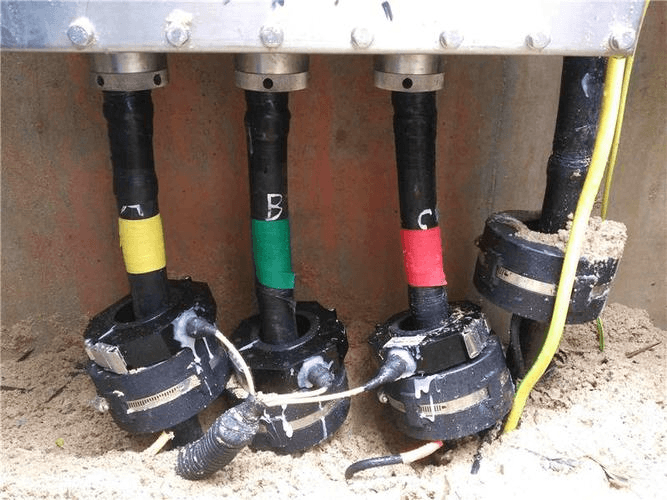

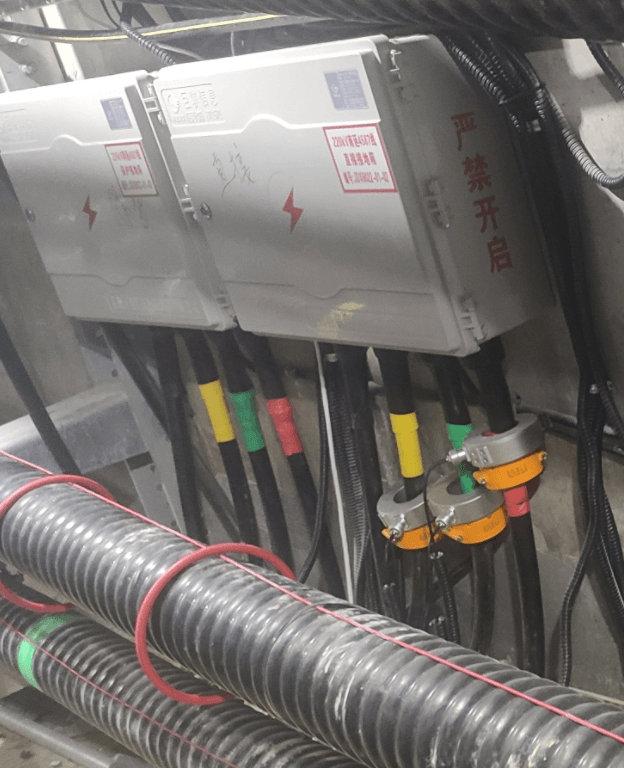

局部放电是电缆绝缘老化、击穿的核心前兆信号，局部放电监测系统通过在电缆接地线上安装高灵敏度局放传感器，实现电缆局放的分区段或定点实时监测。系统内置信号调理模块，可精准提取微弱局放脉冲信号，最小测量放电量达 5pC，能够提前预警电缆绝缘劣化隐患，避免突发绝缘击穿事故，是高压电缆状态检修、绝缘寿命评估的关键技术手段。

高灵敏度局放采集

监测频率覆盖 0.5MHz ~ 30MHz（可定制 30MHz~300MHz），最小可检测放电量 5pC，捕捉早期绝缘隐患

高速采样分析

局放脉冲采样率≥100MS/s，放电脉冲分辨率 10µs，相位分辨率 0.1°，精准还原局放特征

传感器便捷安装

传感器采用屏蔽壳自锁扣设计，按压即可开启安装，无需断电，不破坏电缆本体结构

多供电方式适配

支持 CT 取电、太阳能、220V 电源三种供电模式，适配不同电缆现场条件

数据远程传输

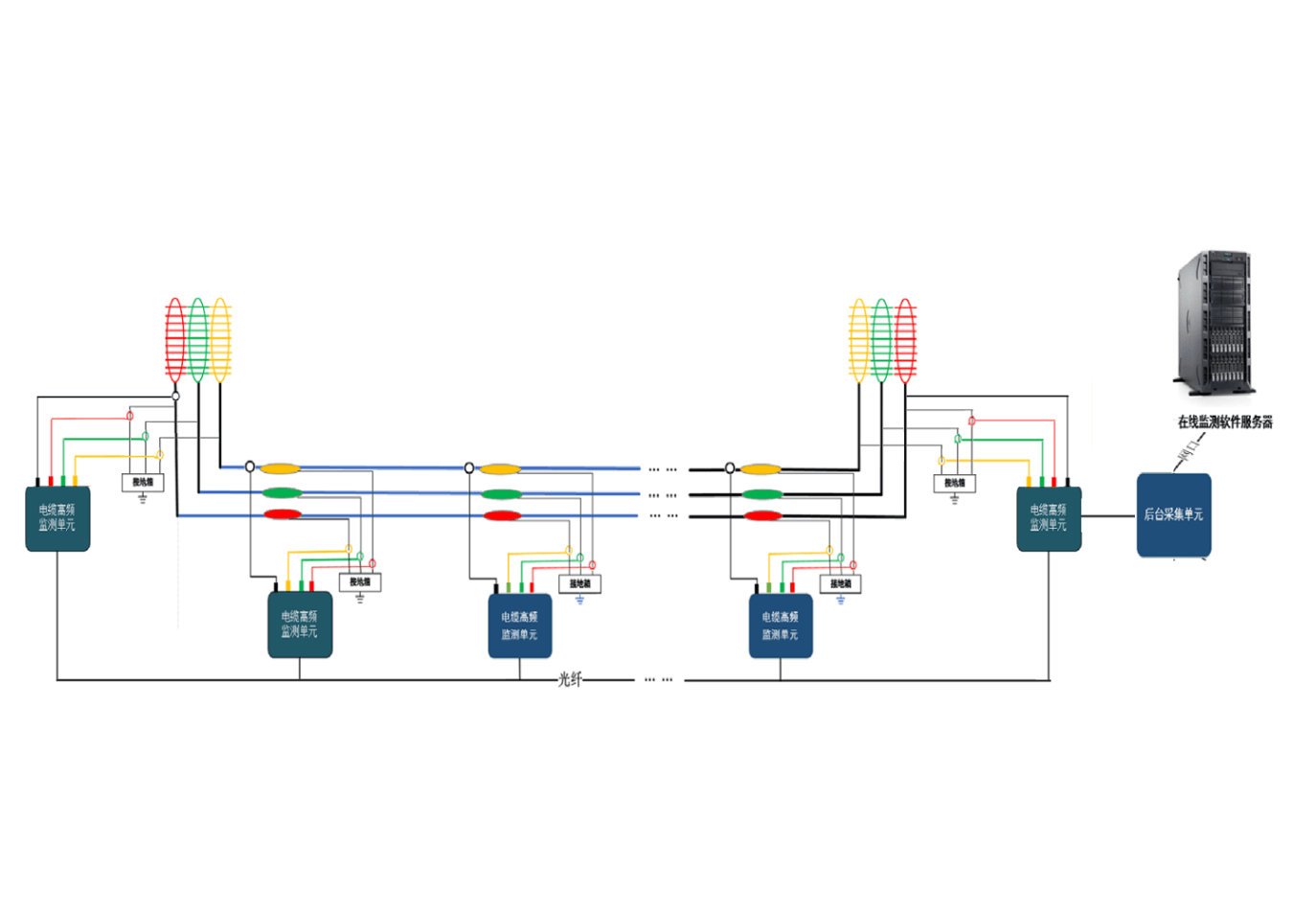

采集数据上传至监控平台，生成局放谱图、趋势曲线，辅助绝缘状态诊断与寿命评估

产品参数

产品型号

监测频率范围

0.5MHz ~ 30MHz（可定制 30MHz~300MHz）

局放脉冲采样率

≧100MS/s

最小测量放电量

5pC

放电脉冲分辨率

10µs

相位分辨率

0.1°

传感器内径

φ54mm（可根据电缆规格定制）

取电方式

CT 取电、太阳能、220V 电源

工作温度

-45℃ ~ +80℃

工作湿度

< 95%，无凝露

研发设计

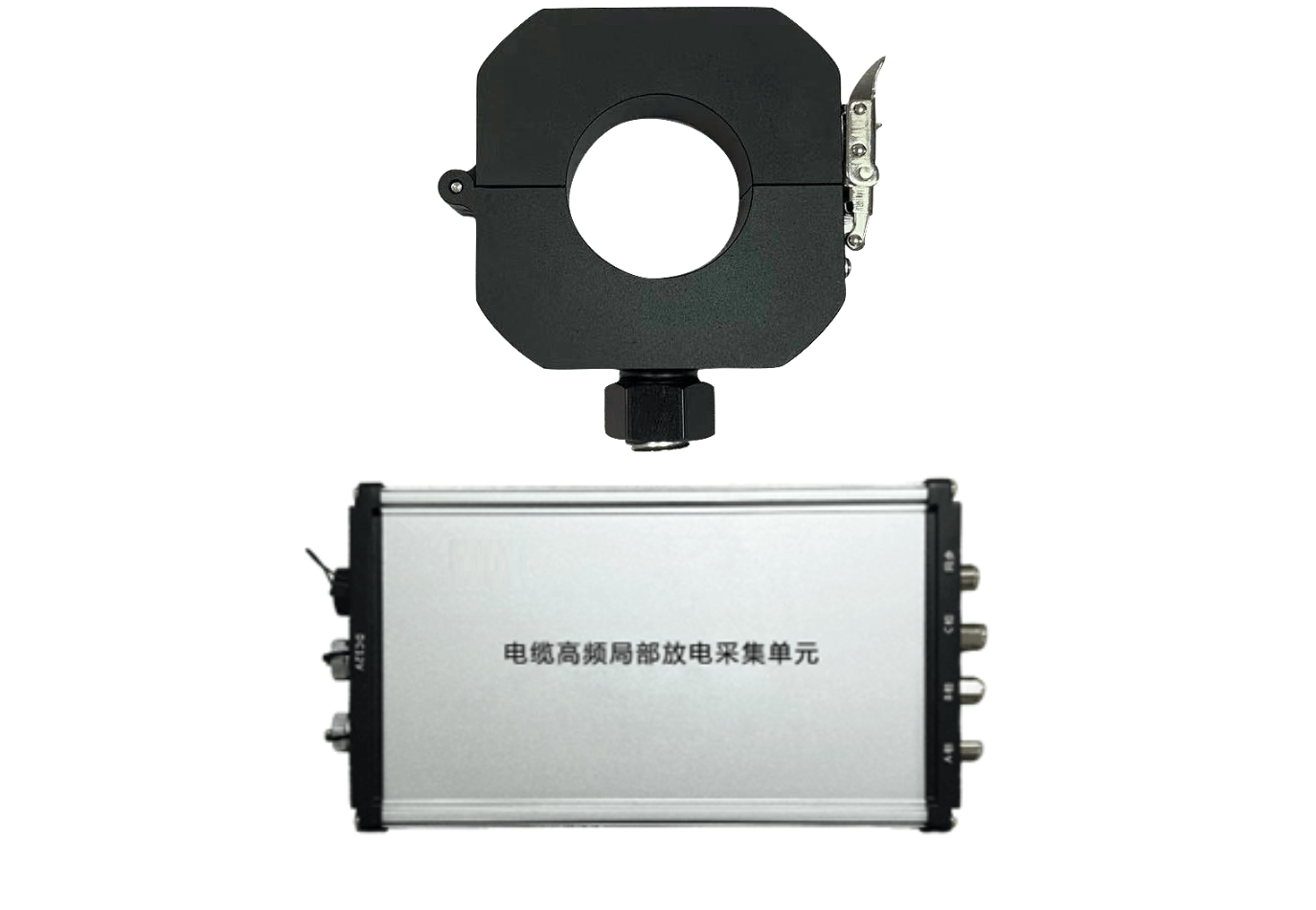

高频局放传感器

HFCT 高频电流传感器卡装于电缆接地线，耦合局放脉冲电流信号

电缆高频局放采集单元

采集单元内置信号调理模块，完成信号放大、滤波、检波处理，实现高速数据采集与本地存储
