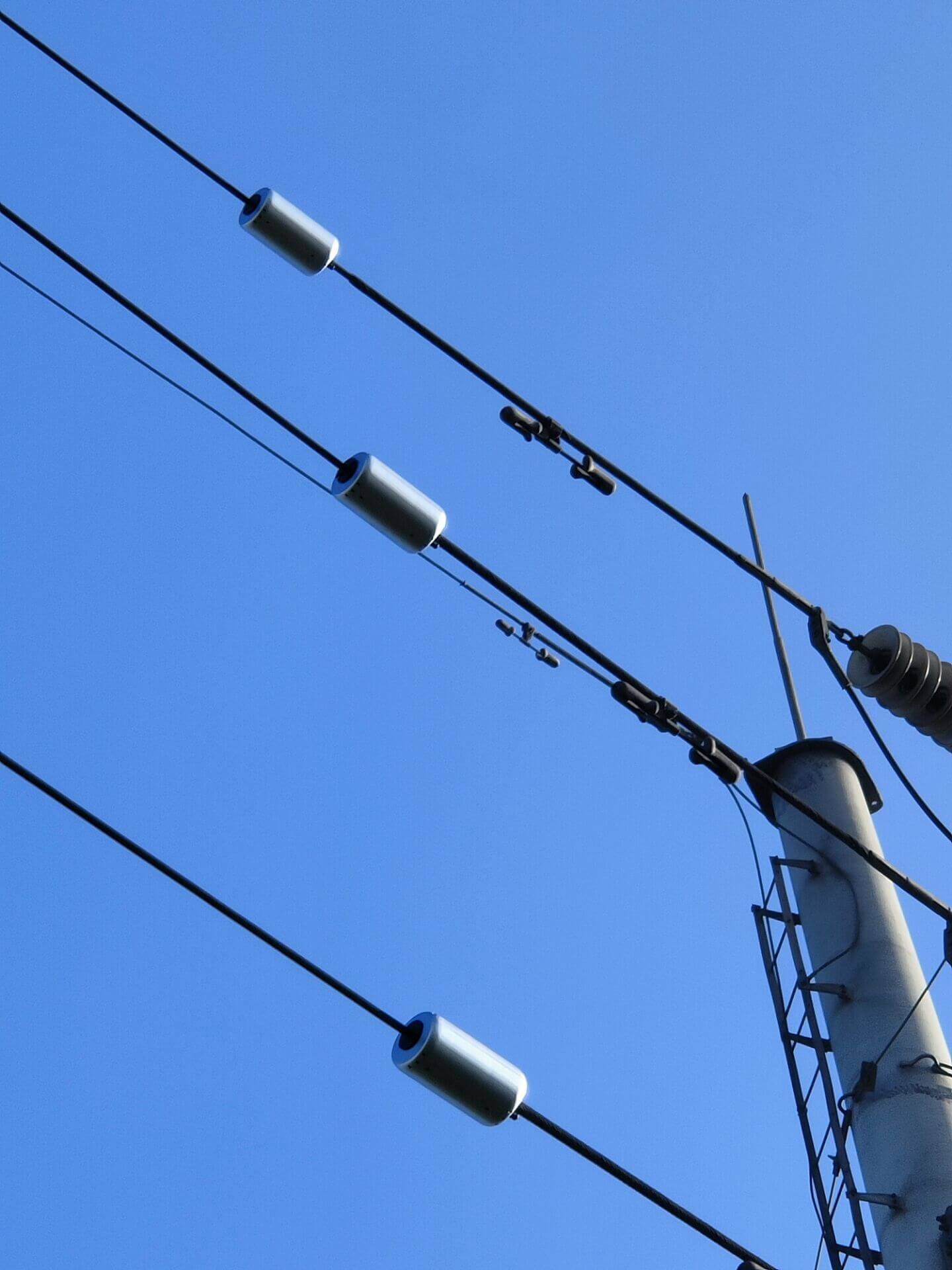

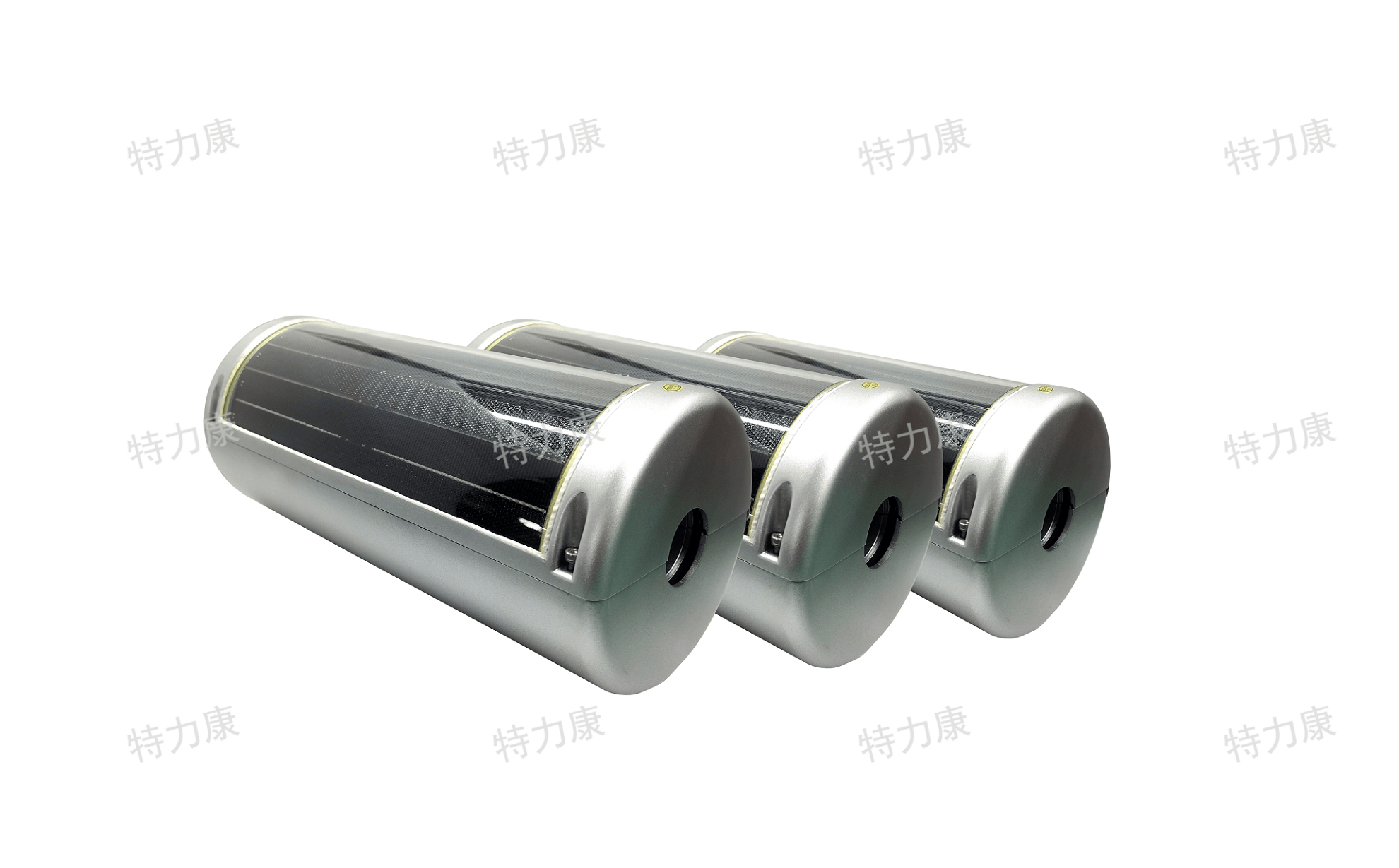

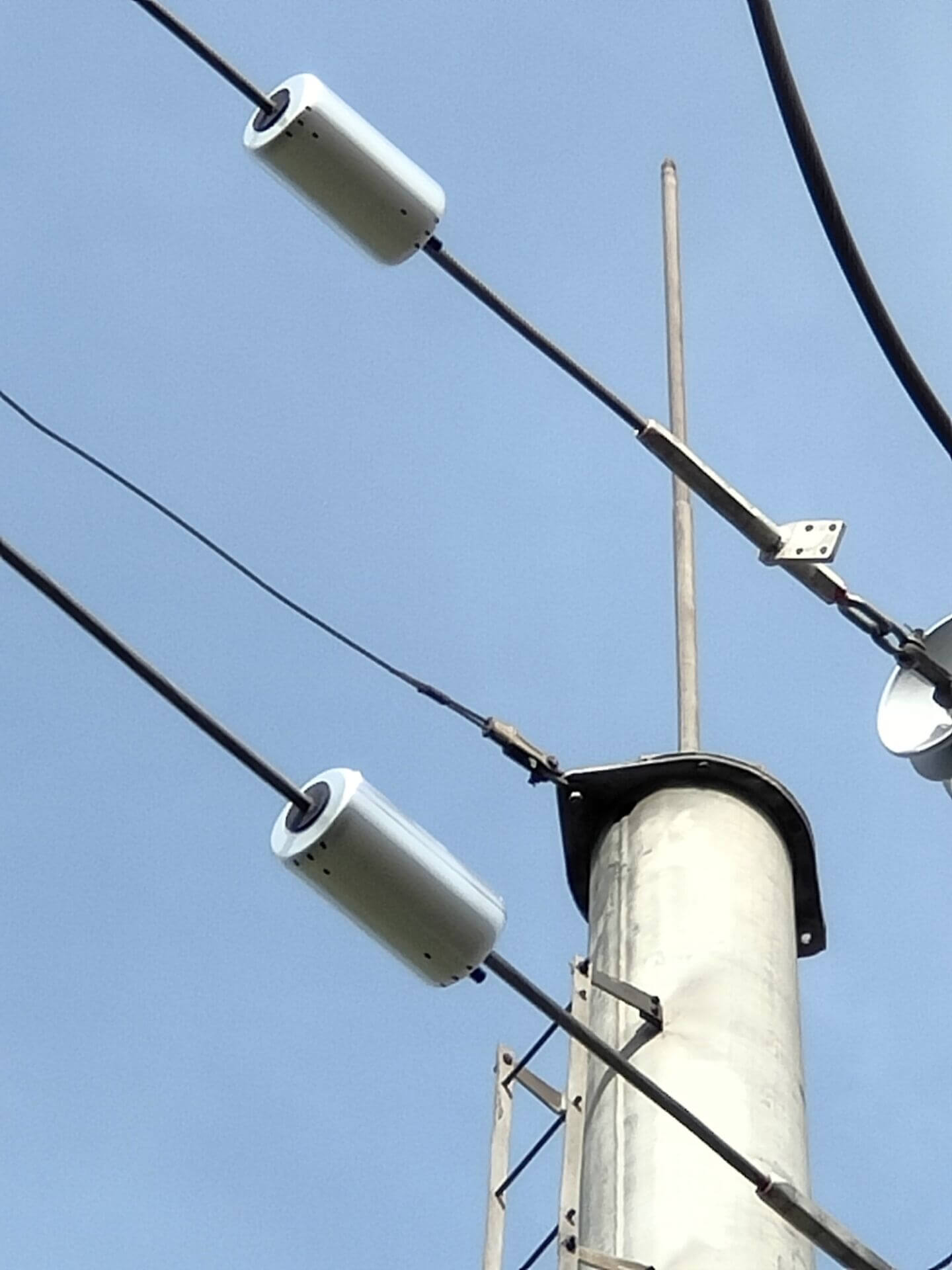

输电线路故障智能诊断系统

TLKS-PMG-DSC

所属分类：线路在线监测系列

立即咨询

产品概述产品功能产品参数研发设计应用场景工程案例

产品概述

由分布式故障诊断装置和系统主站组成，分布式装置安装于输电线路导线，监测故障行波电流与工频故障电流，经4G网络上传至主站。主站通过数学模型分析故障信息，精准定位故障区间与位置，通过短信推送报警信息，缩短故障处理时间。

产品功能

分布式装置监测故障行波电流（150A-20kA）与工频故障电流，采集信号并上传主站。

主站分析故障信息，确定故障区间（可靠性≥95%）与故障位置（误差≤300米）。

支持复杂网络结构线路故障定位，分支点安装装置可划分简单单线结构。

故障波形与信息存储于服务器，支持浏览器登录查看；报警信息通过短信推送至专工。

耐受500kV强电场、强磁场，电磁兼容能力可靠。

产品参数

参数名称	参数信息
故障区间定位可靠性	≥95%
故障位置定位误差	≤300米
有效检测线路长度	≤30公里
行波传感器带宽	1kHz-2MHz
行波采样率	≥5MHz
行波电流测量范围	150A-20kA
行波电流连续记录时长	≥500us
工作环境温度	-40℃~85℃
工作环境湿度	0-100%RH
线路负荷电流范围	20-1000A

研发设计

行波电流采集，智能精准诊断线路故障

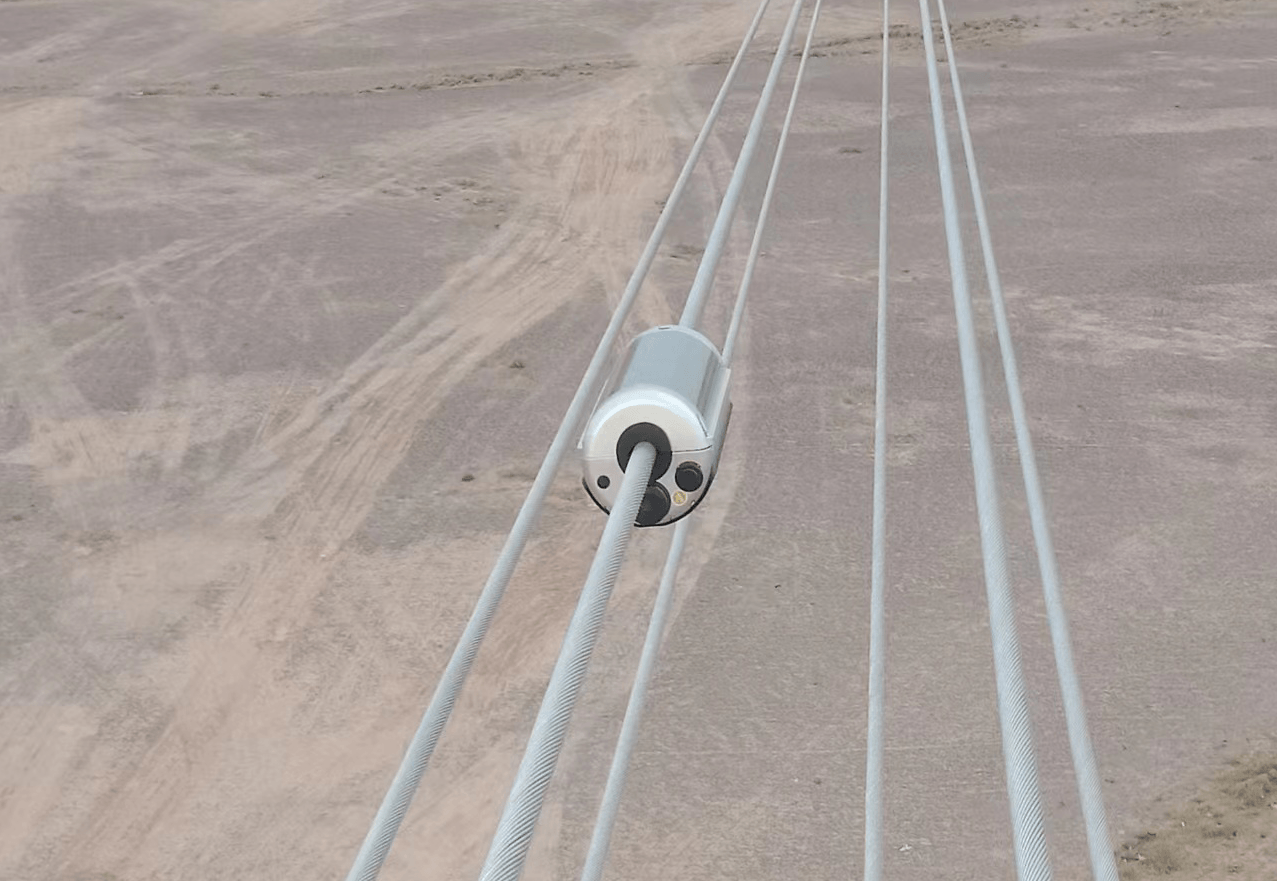

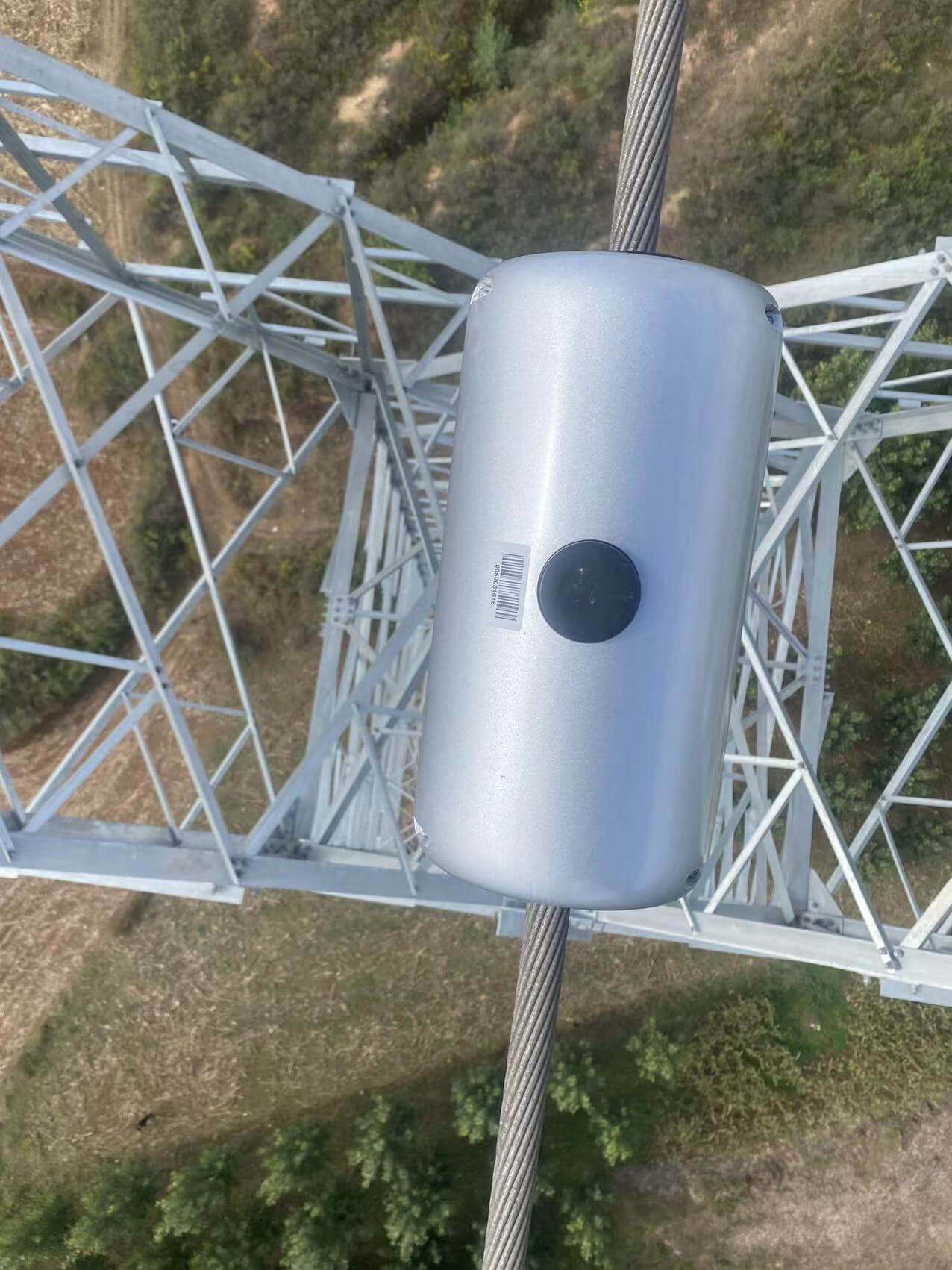

整套系统由分布式故障诊断装置与系统主站协同组成，终端挂载于输电线路导线，实时监测故障行波电流、工频故障电流，通过 4G 网络完成数据稳定上传。

依托专业数学运算模型智能解析故障数据，故障区间识别可靠性≥95%，故障定位误差 **≤300 米 **，可适配复杂线路网络结构。

设备耐受500kV强电场、强磁场环境，电磁兼容性能优异；支持故障波形长期存储、云端在线查阅，搭配短信告警推送，大幅缩短线路故障排查与处置时长。

应用场景

广泛应用于高压输电主干网，实时捕捉线路突发故障信号，快速锁定故障区间，为抢修作业提供精准依据，保障主网稳定运行。

适配多分支、多节点复杂拓扑线路，通过点位布控划分线路结构，有效解决复杂电网故障定位难、排查慢的问题。

针对山区、郊野、跨区域远距离输电线路，实现无人化智能故障诊断，远程推送告警信息，降低人工巡线运维压力。

工程案例

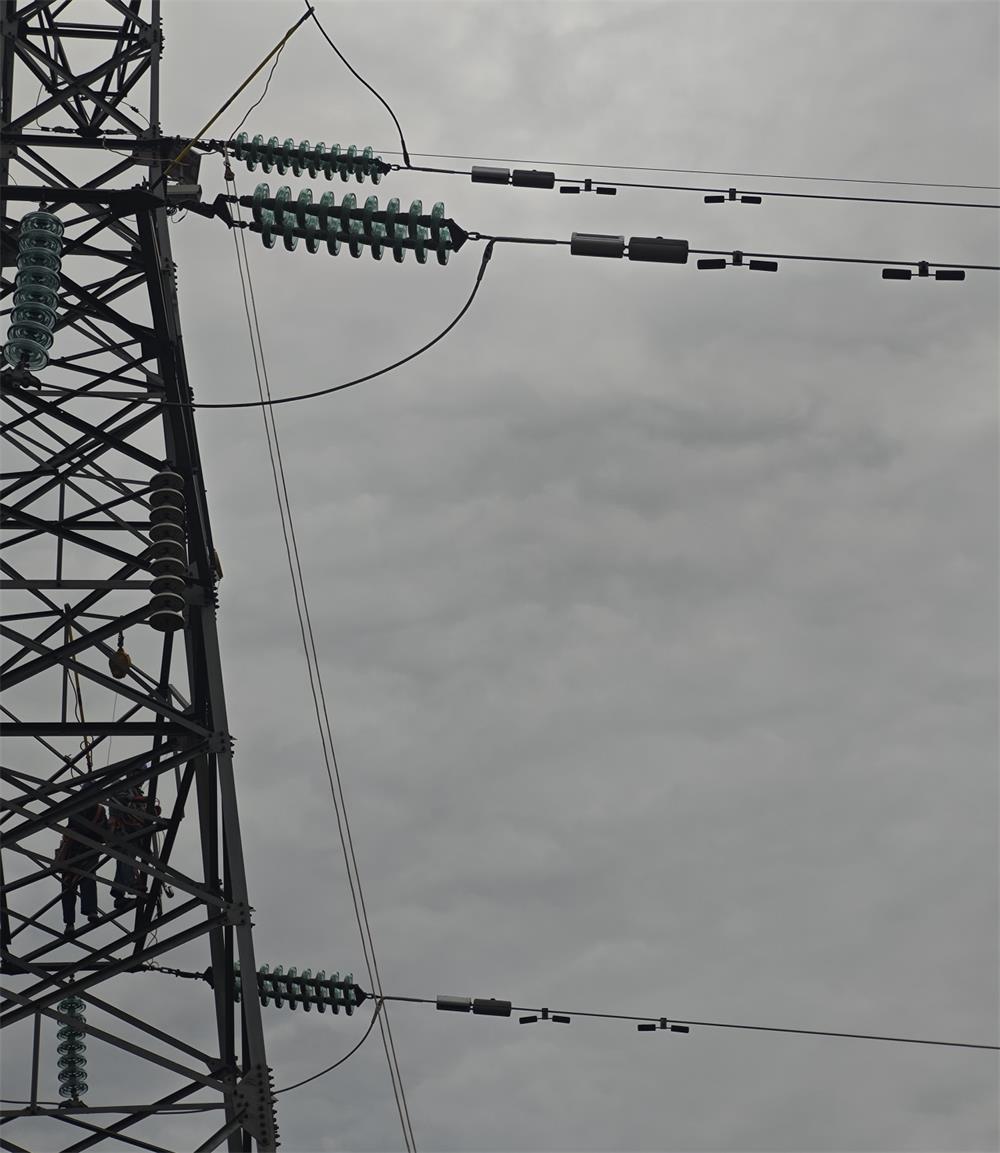

特力康线路故障隐患定位监测系统，赋能江西电力运维升级

特力康线路故障隐患定位监测系统，赋能江西电力运维升级

科技赋能甘肃电力：输电线路分布式故障定位系统应用新突破

科技赋能甘肃电力：输电线路分布式故障定位系统应用新突破

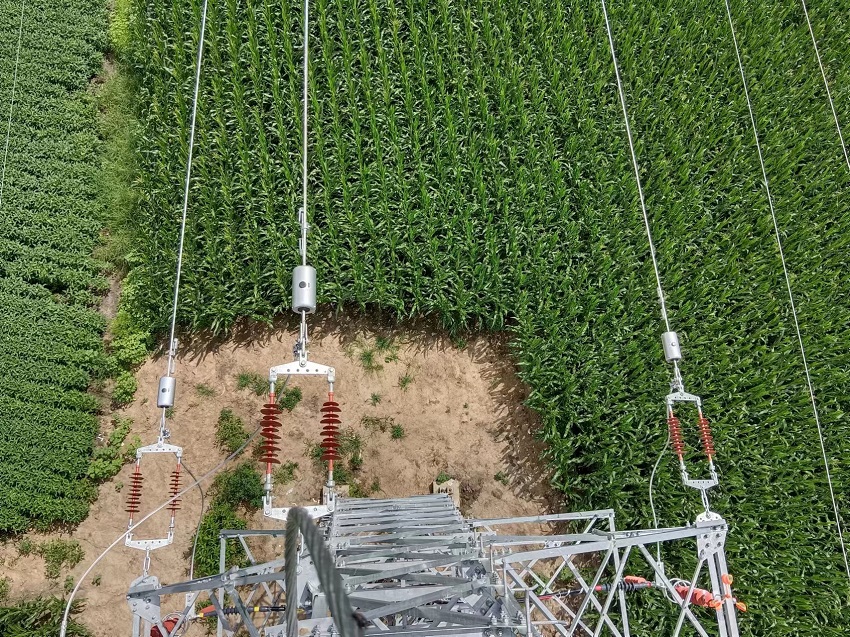

甘肃电力部门采用输电线路分布式故障诊断在线监测装置：捕捉故障行波，精准定位问题

甘肃电力部门采用输电线路分布式故障诊断在线监测装置：捕捉故障行波，精准定位问题
