电缆故障定位系统

立即咨询

电力电缆在安装施工、外力受损、绝缘受潮、老化变质等场景下，极易发生各类故障，在供电故障中占比极高。受电缆敷设环境（直埋、排管、电缆沟）限制，土建施工挖断、挖伤电缆后的故障点排查难度大、耗时长。电缆故障定位系统可实时监测电缆运行状态，快速精准确定故障点位置并自动判断故障类型，大幅缩短故障排查时间，降低停电损失，为电缆线路提供全时段故障预警与定位支撑。

多类型故障识别

可精准识别各类单相接地故障、相间短路故障、断线故障，覆盖电缆常见故障场景

高精度故障定位

采用行波定位技术，定位精度达 0.2%*L±5 米（L 为电缆长度），10 公里电缆定位时间≤10 分钟

感应取电自供电

传感器采用 CT 感应取电（20A-1000A 适配范围），无需外接电源，不影响电缆正常运行

全线覆盖适配

主线路两套装置可覆盖 10 公里电缆，实现全线故障区间定位与精确定位

数据远程传输

支持无线 4G / 光纤双通讯模式，故障信息实时上传至监控平台，自动推送报警信息

产品参数

产品型号

线路电缆电压

10KV、35kV～500kV

行波电流范围

0-1000A

定位精度

0.2%*L±5 米（L 为电缆长度

定位长度

单组适配 10 公里电缆

定位时间

≤10 分钟

安装方式

卡钳式结构，卡装于电缆终端和接地线

分支适配

支持 T 接线路多点部署，实现全线定位

供电方式

CT 感应取电（20A-1000A）

研发设计

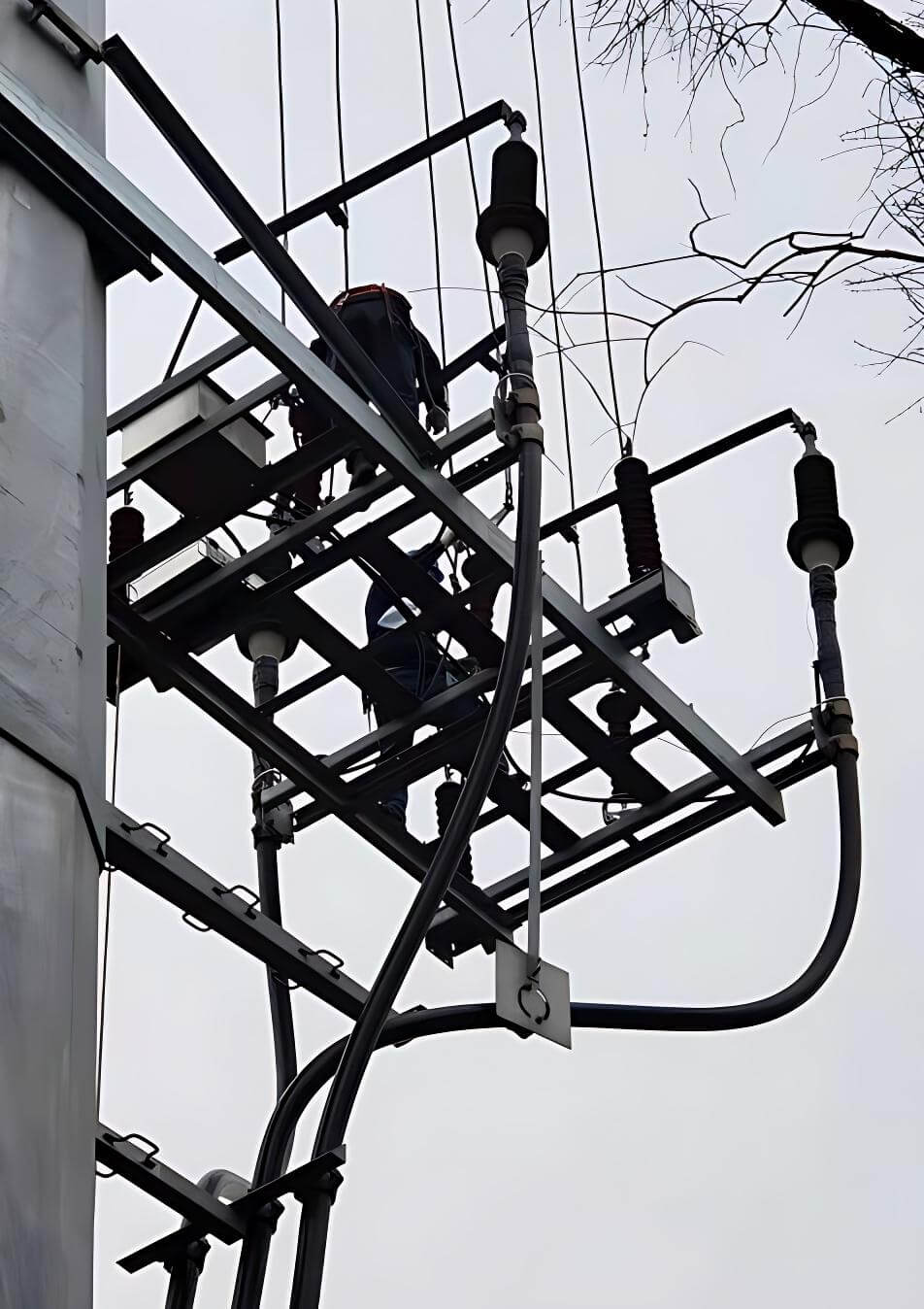

前端故障采集传感器

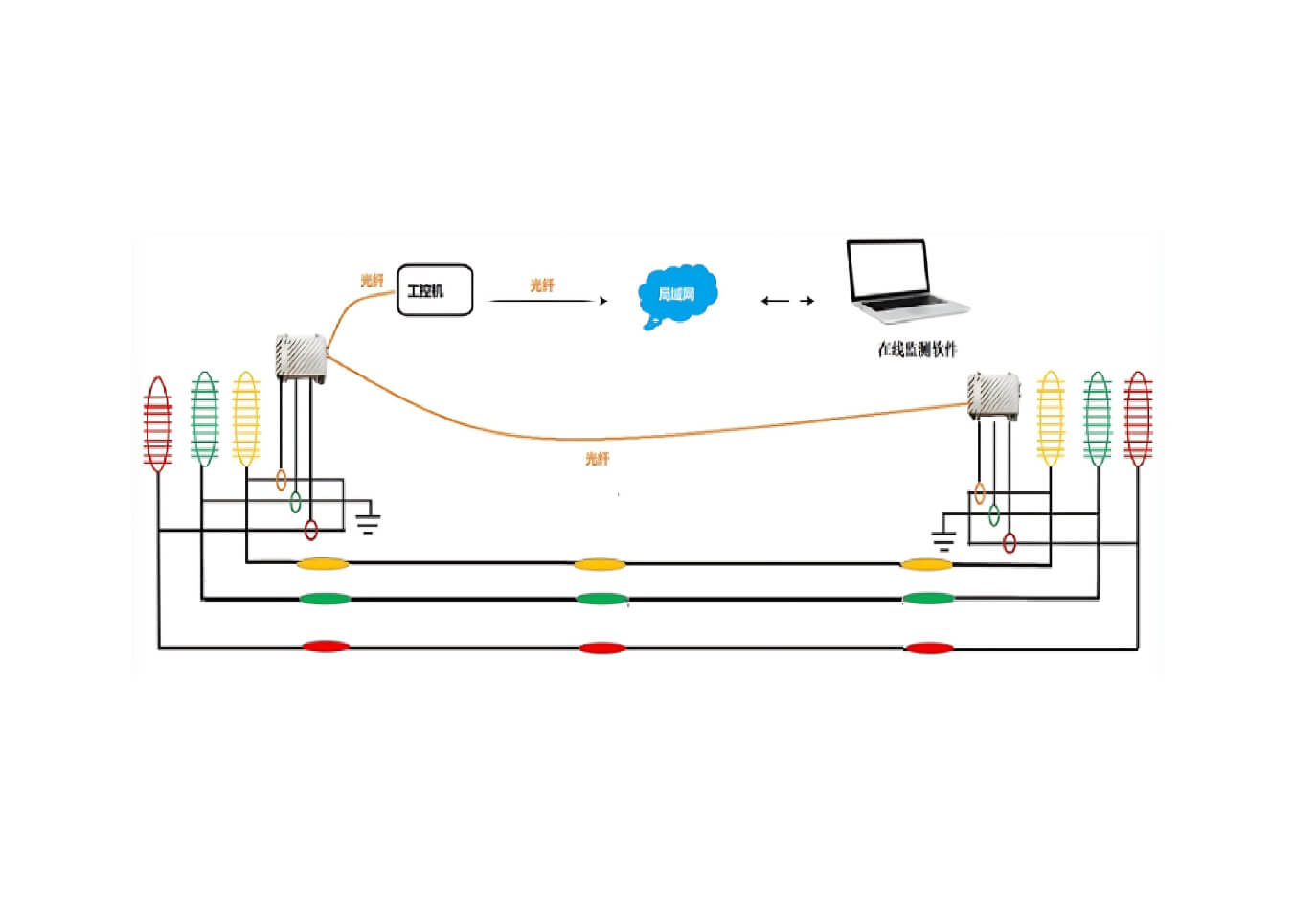

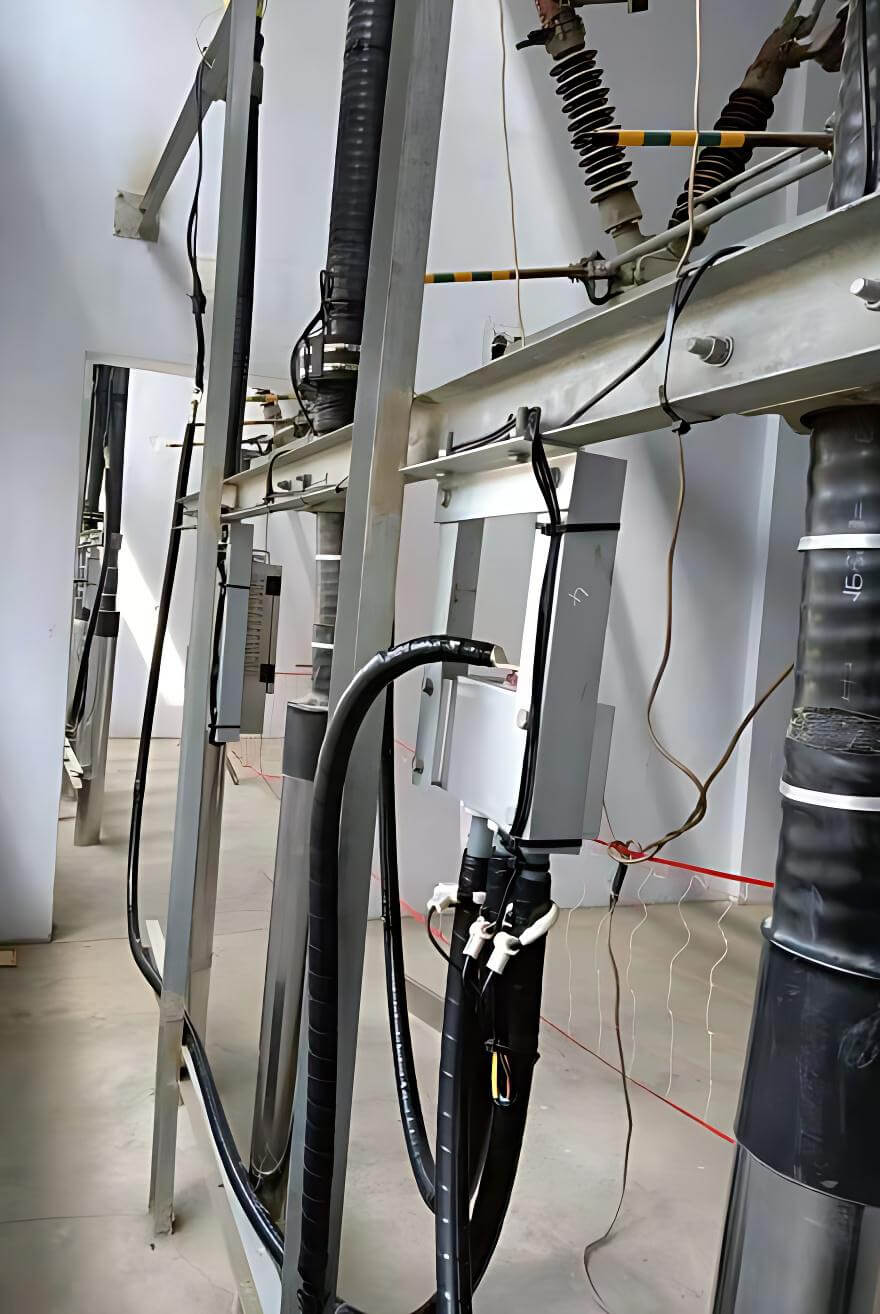

每回电缆终端头 A/B/C 三相各安装卡钳式电流传感器，实时采集行波电流与工频电流数据

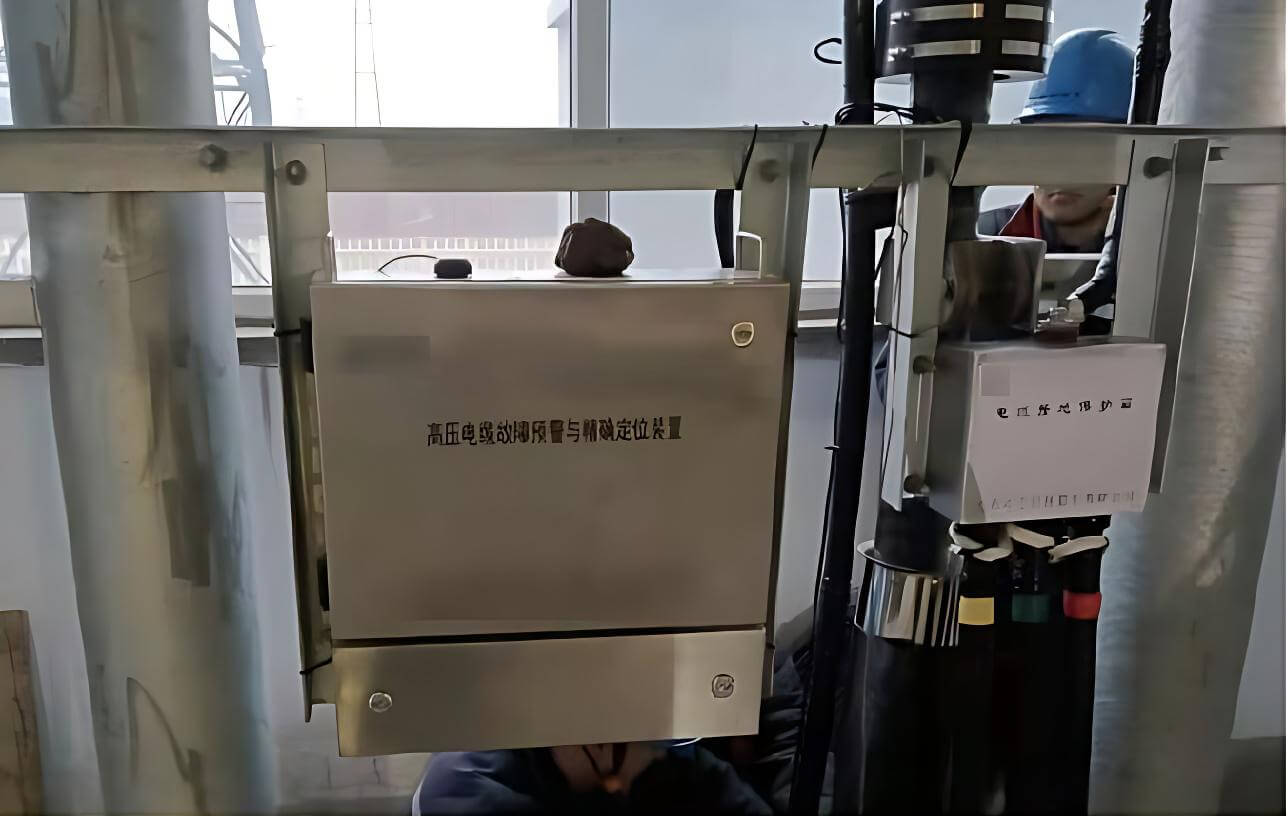

数据处理终端

终端通过光纤或 4G 网络将故障数据加密上传至监控中心

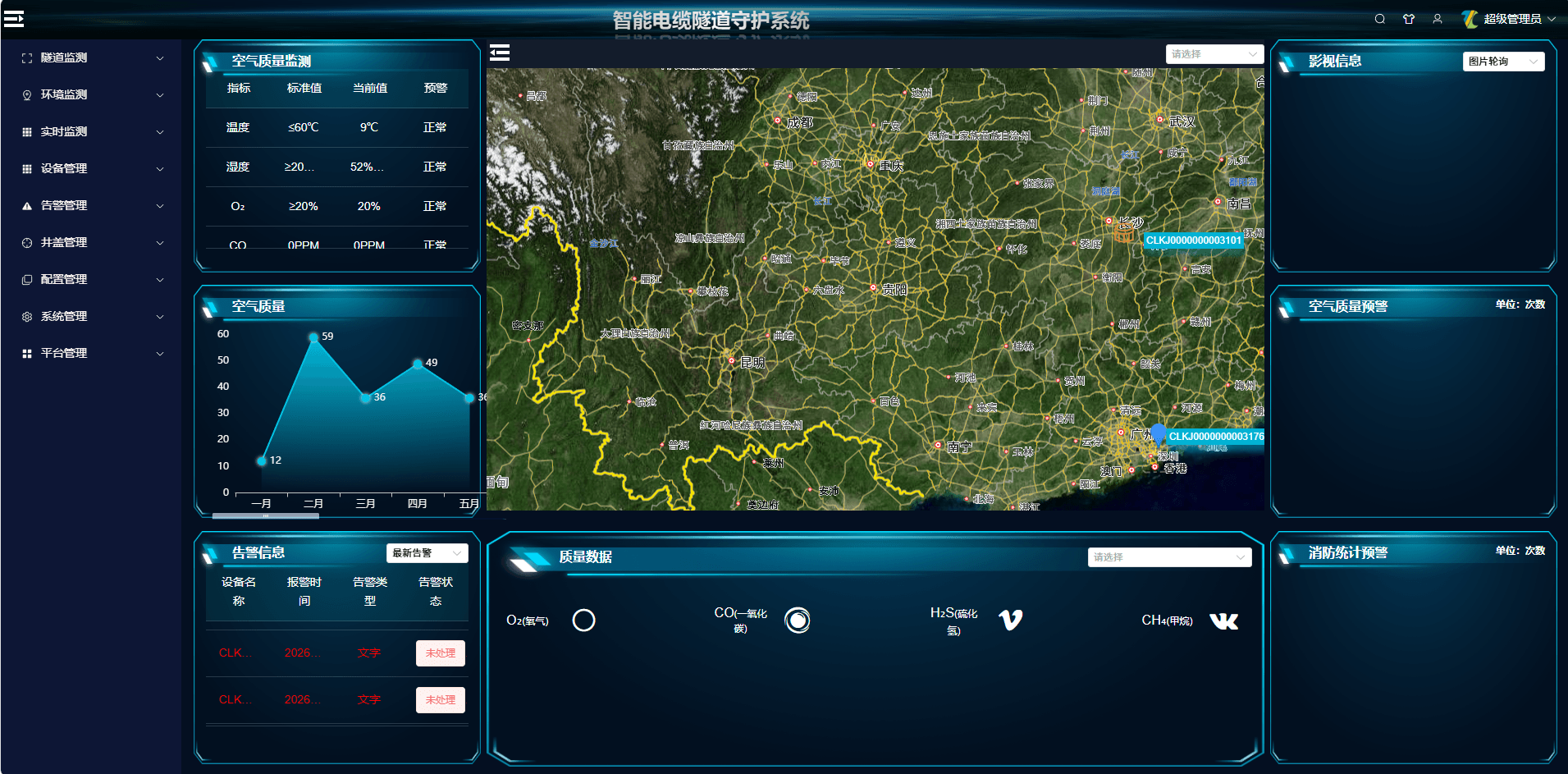

监控中心平台

监控平台解析故障波形，自动判断故障类型、计算故障位置，生成故障报表并推送预警信息
